Kurzbeschreibung

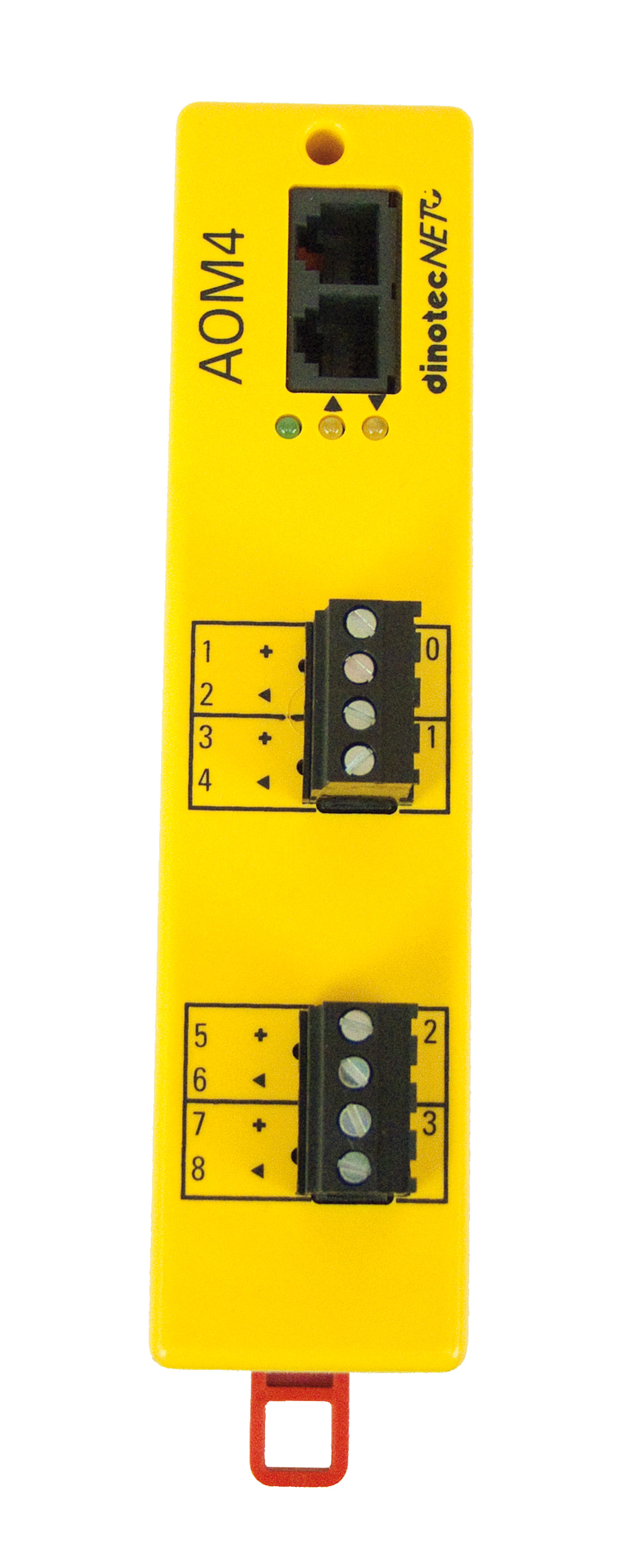

Analog Outputmodul AOM4 mit vier potentialgetrennten Stromquellen 0(4)-20mA, zur Übertragung von Messwerten oder Steuersignalen an beliebige externe Systeme. Einfache und kostengünstige Installation durch steckbare Anschlussklemmen. Erhöhte Systemsicherheit durch galvanische Trennung vom Systembus sowie auch der Stromquellen untereinander. Die Ausgänge sind kurzschlussfest.
Beschreibung
Das Analog Outputmodul AOM4 verfügt über vier potentialgetrennte analoge Stromquellen, die jeweils an einer Widerstandsbürde (max. 1000 Ohm) Ströme von 0
(4mA) bis +20mA liefern können. Die vier Kanäle sind untereinander und vom Bus getrennt, dadurch kann jeder Kanal an unterschiedlichen Potentialen betrieben werden.
Stromschleifen werden vermieden. Alle Ausgänge sind kurzschlussfest. Die Spannungsversorgung erfolgt über den Systembus. Drei Diagnose-LEDs zeigen die
korrekte Betriebsspannung sowie den Empfang und das Senden von Busdaten an. Die Installation erfolgt über steckbare Anschlussklemmen. Das Modul ist für die Montage auf DIN-Trageschienen 35 mm geeignet und wird mit zwei 4-poligen Steckklemmen geliefert. Die systemtechnische Einbindung des Moduls erfolgt über das System dinotecNET+.
Technische Daten
Funktion;
Elektrische Kenngrößen
1
dinotecNET+ Systembus
Buchse RJ12 (6-6)
Spannungsversorgung (Bus)
20V- 30V DC (nominal 24V)
Maximale Leistungsaufnahme
2,5W
Standard Geräteadresse RM5 3
3 (bei Auslieferung)
2
Statusanzeige
3/4
Analog Out0
Analog Out1
5/6
Analog Out3
Analog Out4
Mechanische Kenngrößen NET+ Module
Leiterquerschnitt Anschlussklemmen
0,25 - 2,5 mm²
Anzugsdrehmoment der Klemmschrauben
0,5 Nm max.
Gehäuse für Hutschienenmontage
(Norm EN50022 Profil 35mm x 7,5mm)Kunststoff 40x155x70 mm³ B/T/H
Umgebungstemperatur
0 bis 50° C
Schutzart
IP 20
Gewicht
0,250 kg
Zusatzinformationen
Dieses Modul ist eine Komponente des dinotecNET+ Pool- und Spa- Managementsystems. Fragen Sie Ihren Fachhändler nach weiteren Modulen und Feldgeräten für unterschiedlichste Anwendungen.
