Kurzbeschreibung
Container Level Modul CLM2 zur hydrostatischen Niveaumessung von Flüssigkeiten in drucklosen Behältern. (z. B. Kanister mit Wasserpflegemittel). Das Modul verfügt über zwei separate Messeingänge, sowie Eingänge für zwei optionale Grenzkontakte. (z. B. Leckageerkennung). Alle Anschlüsse sind steckbar ausgeführt, wodurch das Modul schnell montiert und getauscht werden kann.
Beschreibung

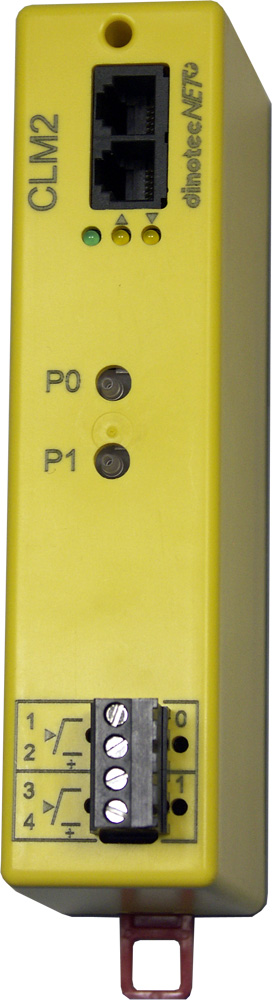

Container Level Modul CLM2 zur hydrostatischen Niveaumessung von Flüssigkeiten in drucklosen Behältern. Das Modul verfügt über zwei separate Messeingänge, sowie Eingänge für zwei optionale Grenzkontakte. Drei Diagnose-LEDs zeigen die korrekte Betriebsspannung sowie den Empfang und das Senden von Busdaten an. Das Modul ist für die Montage auf DIN-Trageschienen 35 mm geeignet und wird mit einer 4-poligen Steckklemme geliefert. Die softwaretechnische Einbindung des Moduls erfolgt über das System dinotec NET+.
Technische Daten
Funktion
Elektrische Kenngrößen
dinotec NET+ Systembus
Buchse RJ12 (6-6)
Spannungsversorgung (Bus)
20V- 30V DC (nominal 24V)
Maximale Leistungsaufnahme
3,0W
Standard Geräteadresse CLM2
10 (bei Auslieferung)
Statusanzeige
Pressure P0
Eingang Druckmessung
Pressure P1
Eingang Druckmessung
Digitalinput 0
Eingang für potentialfreien Schaltkontakt
Digitalinput 1
Eingang für potentialfreien Schaltkontakt
Eingang
Funktion
Kanal 0
Bitadresse 0
LED
Eingang für potentialfreien Schaltkontakt
On
Status ON Kontakt < 100R
Off
Status OFF

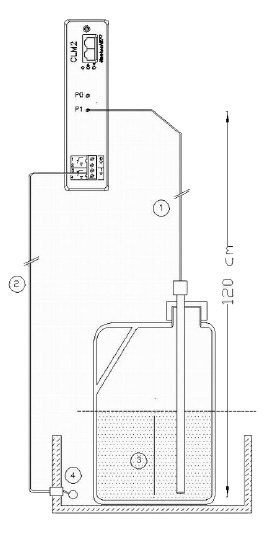

1 - Luftschlauch Di = 2,4 mm
2 - Anschlusskabel Schwimmerschalter
3 - Niveau im Behälter
4 - Schwimmerschalter zur Leckageerkennung
Mechanische Kenngrößen NET+ Module
Leiterquerschnitt Anschlussklemmen
0,25 - 2,5 mm²
Anzugsdrehmoment der Klemmschrauben
0,5 Nm max.
Gehäuse für Hutschienenmontage
(Norm EN50022 Profil 35mm x 7,5mm)Kunststoff 40x155x70 mm³ B/T/H
Umgebungstemperatur
0 bis 50° C
Schutzart
IP 20
Gewicht
0,250 kg
Mechanische Kenngrößen CLM2
Schlauchanschluss (DI)
2/4mm
Maximale Schlauchlänge
10m
Anwendung
Erfassung von Pegelständen (Niveau 0 - 120cm) in drucklosen offenen Behältern.
Überwachung von Pegelschaltern.
Zusatzinformationen
Dieses Modul ist eine Komponente des dinotecNET+ Pool- und Spa- Managementsystems. Fragen Sie Ihren Fachhändler nach weiteren Modulen und Feldgeräten für unterschiedlichste Anwendungen.
